応力/変位図ウィンドウで表示する成分および印刷拡大率などを設定します。

応力表示する部材種別(はり、柱、トラス、引張トラス、圧縮トラス、その他部材、壁、面要素、スプリング)を指定します。
チェックをはずした部材の応力線および応力値は表示されません。

※[全て指定する]ボタンをクリックするとすべての部材をチェックし、[全て指定しない]ボタンをクリックするとすべての部材のチェックをはずします。

数値表示

応力の数値を表示する場合にチェックします。

※応力/変位図ウィンドウのツールバーの

ボタンでも数値表示/非表示をすることができます。

ラベル表示

応力のラベルを表示する場合にチェックします。

※チェックすると、数値の横にMy,Mz,Qzなどのラベルが表示されます。

数値表示+ラベル表示

端部表示位置

はり・柱で表示する応力値を｢節点位置｣、｢剛域端｣から選択します。

節点位置	剛域端

表示成分

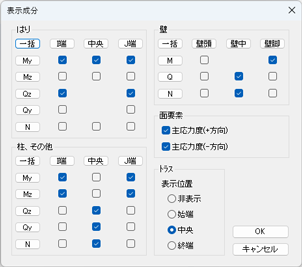

表示成分ダイアログが表示され、応力図(MNQ)で各種部材(はり、柱、トラス、引張トラス、圧縮トラス、壁、面要素)の表示する応力成分を設定します。

面要素を表示する成分を「非表示」、「面内(σ)」、「面外(M)」から選択します。

分割表示: 面要素の分割線を表示する場合にチェックします。
チェックした場合、応力図では三角形要素ごとに主応力度を表示し、変位図では三角形要素の変位を表示します。

支点反力を表示: 支点反力を表示する場合にチェックします。
支点反力を表示する成分(X方向、Y方向、Z方向、X軸回り、Y軸回り、Z軸回り)を指定します。

※応力/変位図ウィンドウのツールバーのボタンでも支点反力の表示/非表示をすることができます。
最大値で基準化: 支点反力の矢印長さを最大値で基準化して表示する場合にチェックします。
モーメントの円弧表示: 支点反力のモーメントを円弧表示する場合にチェックします。
